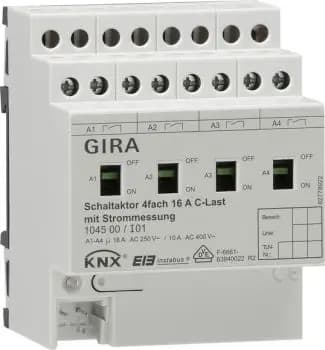

4-kanālu slēgšanas aktors 16 A ar manuālu darbību un strāvas mērījumu C-slodzēm, paredzēts KNX REG plus REG switching actuatoriem ar integrētu busa savienojumu.
Paredzēts neatkarīgi pārvaldāmu slodžu grupu pārslēgšanai. Ar manuālu slēdzi releja pārslēgšanai (Iesl./Izsl.) paralēli vai bez KNX darbības. Vairāku fāžu pieslēgums. Papildu barošana nav nepieciešama.
Funkcijas
- Releju manuāla darbība, neatkarīgi no busa un slēdža stāvokļa indikatora.
- NO vai NC darbība.
- Centrālā pārslēgšanas funkcija.
- Grupu atgriezeniskā saite, lai samazinātu busa slodzi.
- Aktīva vai pasīva (objekts lasāms) cikliska atgriezeniskās saites funkcija.
- Atgriezeniskā saite var tikt aizkavēta pēc busa sprieguma atjaunošanas.
- Loģiskās sasaistes funkcija katram izejai.
- Bloķēšanas funkcija konfigurējama katram kanālam. Alternatīvi — piespiedu stāvokļa funkcija katrai izejai.
- Laika funkcijas (iesl./izsl. nobīde, kāpņu apgaismojuma funkcija — arī ar priekšbrīdinājuma funkciju).
- Iespēja integrēt apgaismojuma scēnās; katram kanālam konfigurējamas līdz astoņām iekšējām scēnām. Scēnas atmiņas funkcija apgaismojuma scēnām.
- Darba stundu skaitītājs kā augšup/lejup skaitītājs ar ierobežošanas funkciju (ierobežojums regulējams caur busu) var tikt aktivizēts katrai izejai.
- Ieejas uzraudzība ciklisku atjauninājumu veikšanai ar drošības stāvokli.
- Reakcijas uz busa sprieguma izslēgšanos un atjaunošanu, kā arī pēc ETS programmēšanas operācijas — konfigurējamas katram kanālam.
- 4-kanālu slēgšanas aktuatora pārslēgšanas kontakti C-slodzēm ir īpaši izstrādāti slodzēm ar kapacitatīvu raksturu un no tā izrietošajiem īslaicīgiem augstiem ieslēgšanas strāvas spurtiem (skat. tehniskos datus).
- Aktuators ir ar integrētu strāvas detekciju. Strāvas mērījums ir iespējams katram kanālam.
- Četru izeju neatkarīga pārslēgšana.
- Strāvas detekcija: slodzes strāvas mērījums katram kanālam. Slodzes uzraudzības sliekšņi (piem., paziņojums par slodzes kļūmi).
Piezīmes
- Montāža uz DIN sliedes.
- VDE apstiprinājums saskaņā ar EN 60669-1, EN 60669-2-1.
