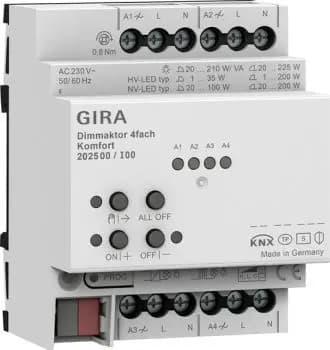

Aptumšošanas izpildierīce 4‑kanālu Comfort for KNX 4 x 225 W VA REG
Funkcijas:
- Aptumšošanas izpildierīce ar integrētu autobusa savienojumu. Ieslēgšana/izslēgšana un aptumšošana kvēlspuldzēm, augstsprieguma halogēna lampām, dimējamām HV‑LED lampām, dimējamām kompaktdienasgaismas spuldzēm (CFL), dimējamajiem induktīvajiem transformatoriem ar zemsprieguma halogēna vai zemsprieguma LED lampām, kā arī dimējamajiem elektroniskajiem transformatoriem ar zemsprieguma halogēna vai zemsprieguma LED lampām.
- Automātiska vai manuāla slodzei atbilstošā aptumšošanas principa izvēle.
- Aizsargāts pret bezslodzi, īsslēgumu un pārmērīgu temperatūru.
- Izvadu manuāla darbība, neatkarīga no autobusa.
- Var aktivizēt pagaidu statusa attēlojumu; iespējama sasaistīšana vairākos izpildierīcēs, izmantojot komunikācijas objektu.
- Vairāku izvadu paralēla savienošana lielāku spuldžu slodžu aptumšošanai vai jaudas paplašināšanai, izmantojot jaudas papildierīces (power add-ons).
- Lai vienkāršotu konfigurāciju, visiem esošajiem aptumšošanas kanāliem ETS var piešķirt vienādus parametrus, tādējādi tie tiek identiski parametrizēti.
- Līdz 6 centrālām funkcijām visu aptumšošanas kanālu kopīgai vadībai, izmantojot slēgšanas, aptumšošanas un vērtību objektus.
- Līdz 8 neatkarīgām loģiskajām funkcijām vienkāršu vai sarežģītu loģisku operāciju īstenošanai.
- Aktīvas atgriezeniskās saites/statusa ziņojumu sūtīšanu var globāli aizkavēt pēc strāvas atgriešanās vai pēc ETS programmēšanas procesa.
Aptumšošanas izvadi:
- Neatkarīga aptumšošanas izvadu ieslēgšana/izslēgšana un aptumšošana.
- Iespējama slodzes veida norādīšana un aptumšošanas principa izvēle: universāls (ar automātisku pielāgošanās procedūru), elektroniskais transformators (kapacitatīvs, trailing-edge fāze), parastais transformators (induktīvs, leading-edge fāze), LED (leading-edge) vai LED (trailing-edge).
- Katram kanālam konfigurējama aptumšošanas līkne, lai pielāgotos pieslēgtajai slodzei laika un vērtību diapazonā.
- Regulējams aptumšošanas diapazons (ieslēgšanās spilgtums, bāzes spilgtums; alternatīvi: zemākais aptumšošanas limits un augstākais aptumšošanas limits).
- Uzvedība, saņemot absolūtu spilgtuma vērtību, konfigurējama (rampa, lēciens uz līmeni, izbalēšana).
- Uzvedība, saņemot relatīvu apgaismojuma palielināšanas komandu, kamēr izslēgts, konfigurējama (kanāla ieslēgšana, bez reakcijas).
- Centrālā vadība, izmantojot līdz 6 slēgšanas objektiem, 6 aptumšošanas objektiem un 6 vērtību objektiem, kā arī kolektīvo atgriezenisko saiti.
Atgriezeniskā saite:
- Slēgšanas atgriezeniskā saite: aktīva (sūta uz autobusu izmaiņu gadījumā vai cikliski) vai pasīva (objekts ir lasāms) atgriezeniskās saites funkcija.
- Spilgtuma vērtības atgriezeniskā saite: aktīva (sūta uz autobusu izmaiņu gadījumā vai cikliski) vai pasīva (objekts ir lasāms) atgriezeniskās saites funkcija.
- Aktīviem atgriezeniskās saites objektiem atjaunināšanas metode ir konfigurējama (pie ieejas objekta izmaiņām vai pie atgriezeniskās vērtības izmaiņām). Tas ļauj individuāli pielāgot vizualizācijām.
- Atgriezeniskā saite par īsslēgumu, pārslogošanu, tīkla strāvas zudumu un slodzes tipu (KNX saderīga un paplašināta).
- Reakcija uz autobusa barošanas zudumu/atjaunošanu un pēc ETS programmēšanas darbības ir konfigurējama katram izvadam.
- Loģiskās sasaistes funkcija individuāli konfigurējama katram izvadam.
- Bloķēšanas funkcija konfigurējama katram kanālam. Alternatīvi, piespiedu stāvokļa funkcija atsevišķi konfigurējama katram izvadam.
- Laika funkcijas (ieslēgšanas, izslēgšanas aizkave).
- Kāpņu apgaismojuma funkcija ar iepriekšēju brīdinājumu, laika kontrolētu apgaismojuma aptumšošanu vai pastāvīgā apgaismojuma režīma aktivizēšanu.
- Kāpņu funkcija ar laika pagarinājumu vai maināmu kāpņu laika piešķiršanu, izmantojot komunikācijas objektu.
- Soft-ON un soft-OFF funkcijas konfigurējamas.
- Automātiska izslēgšana, ja spilgtuma vērtība < X %, konfigurējama (ar individuālu aizkavi).
- Iekļaušana apgaismojuma sižetos iespējama: katram izvadam konfigurējami līdz 64 iekšējiem sižetiem. Sižeta atsaukšanas aizkave konfigurējama. Aptumšošanas uzvedība, atsaucot jaunu sižetu, konfigurējama (lēciena uz līmeni, rampa, izbalēšana). Vizualā atgriezeniskā saite sižeta saglabāšanas laikā. Paplašināta sižetu atsaukšana.
Darbības stundu skaitītājs:
- Darbības stundu skaitītāju var aktivizēt individuāli katram izvadam.
- Darbības stundu skaitītājs var darboties kā uz priekšu skaitītājs (ar izvēles slieksni) vai kā atskaites skaitītājs (ar izvēles sākuma vērtību).
Loģiskās funkcijas:
- Ierīce nodrošina 8 iekšējās loģiskās funkcijas.
- Loģiskie vārti (AND, OR, exclusive AND, exclusive OR; katrs ar līdz 4 ievadēm).
- 1‑bit-to-1‑byte pārveidotājs ar ieejas filtru, bloķēšanas objektu un iepriekš iestatītām izvades vērtībām.
- Bloķēšanas elements ar filtru, laika funkcijām un bloķēšanas objektu.
- Vērtību salīdzinātāji ar 9 dažādiem ievades datu formātiem un daudzām salīdzināšanas operācijām.
- Sliekšņa slēdzis ar histerēzi ar augšējo un apakšējo slieksni 9 dažādiem ievades datu formātiem. Ietver 1‑bit izvades vērtību iepriekšēju iestatīšanu.
- Loģiskajām funkcijām ir savi KNX komunikācijas objekti, un tās var apstrādāt telegrammas no izpildierīces vai citām autobusa ierīcēm.
Piezīmes:
- VDE apstiprinājums saskaņā ar EN 60669-1, EN 60669-2-1.
- Maksimālā pieslēgtā slodze ir atkarīga no izvēlētā darba režīma (leading-edge vai trailing-edge fāze). Sīkāka informācija pieejama lietotāja rokasgrāmatā.
- Jaudas paplašināšana, izmantojot Gira power add-ons.
- Paralēli savienoto izvadļu noslodze tikai līdz 95 %.
- Nepievienojiet kompaktdienasgaismas spuldzes paralēli savienotiem aptumšošanas izvadiem.
- Nepaplašiniet paralēli savienotos aptumšošanas izvādus ar power add-ons.
- Montāža uz DIN-Hutschiene.
- Saderīgs ar KNX Data Secure.
- Ātra programmas lejupielāde (Long Frame Support).
- Programmatūras (firmware) atjauninājumi ir iespējami ar Gira ETS Service App (papildu programmatūra).
