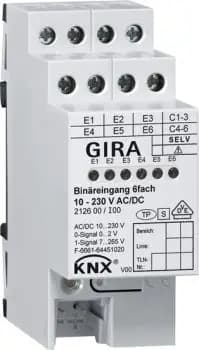

Sešu ieeju binārais ieejas modulis 10 - 230 V AC/DC KNX REG plus REG, paredzēts kontaktu pieslēgšanai. Kontaktu pārslēgšanas darbības (piem., detektors vai nospiedpoga) tiek pārvērstas KNX telegrammās. Ieejām var atsevišķi piešķirt dažādas funkcijas vai tās var bloķēt. Signāla indikācija ar dzeltenu statusa LED ir iespējama.
Funkcijas:
- Katram ieejam ir pieejams pilns funkciju klāsts. Visas kanāla orientētās funkcijas var parametrēt atsevišķi katrai ieejai.
- Ieeju telegrammu aktīvo sūtīšanu var globāli nobīdīt pēc bus sprieguma atjaunošanās vai pēc ETS programmēšanas darbības.
- Debounce laiku un telegrammu sūtīšanas ātruma ierobežojumu var konfigurēt.
- Ieejām iespējama brīva funkciju Switch, Dimming, Shutter, Value Transmitter un Pulse Counter piešķiršana.
- Ir bloķēšanas objekts individuālu ieeju bloķēšanai (bloķēšanas objekta polaritāte regulējama) funkcijām Switch, Dimming, Shutter un Value Transmitter.
- Rīcība pēc bus sprieguma atjaunošanās var tikt parametrēta atsevišķi katrai ieejai.
Funkcija Switch:
- Katrai iejai pieejami divi neatkarīgi switch objekti (switch komandas var parametrēt individuāli).
- Komanda pie augošas un krītošas malas var tikt iestatīta neatkarīgi (ON, OFF, TOGGLE, bez reakcijas).
- Neatkarīga switch objektu cikliska sūtīšana ir izvēles iespēja atkarībā no malas vai objekta vērtības.
Funkcija Dimming:
- 1- un 2-zonu vadība.
- Laiks starp dimmēšanu un pārslēgšanu, kā arī dimmēšanas soļa izmērs ir regulējami.
- Iespējama telegrammu atkārtošana un stop telegrammas sūtīšana.
Funkcija Shutter:
- Komanda pie augošas malas konfigurējama (nav funkcijas, UP, DOWN, TOGGLE).
- Darbības koncepts parametrizējams (Step - Move - Step vai Move - Step).
- Laiks starp īsu un garu darbību regulējams (tikai Step - Move - Step).
- Lameles regulēšanas laiks regulējams.
Funkcija Value Transmitter:
- Malas tips konfigurējams (nospiedpoga kā NO, nospiedpoga kā NC, switch) un vērtība uz malas konfigurējama.
- Vērtības regulēšana ar ilgstošu taustiņa nospiešanu (Value Transmitter) iespējama.
- Gaismas sižetu palīgierīce ar atmiņas funkciju — sižetu saglabāšana bez iepriekšējas atsaukšanas arī ir iespējama.
Funkcija Pulse Counter:
- Skaitīšanas intervāls regulējams.
- Mala konfigurējama (skaitīt pie augošas malas, skaitīt pie krītošas malas, skaitīt pie abām malām).
- Nepieciešamo impulsu skaits ieejā konfigurējams.
- Nepieciešamo skaitīšanas impulsu skaits skaitītāja maiņai konfigurējams.
- Katram ieejai ir galvenais skaitītājs un starpskaitītājs.
- Galvenais un starpskaitītājs var darboties neatkarīgi kā uz priekšu vai atpakaļ skaitītāji.
- Skaitītāja sākuma un beigu vērtības var norādīt caur parametriem vai caur komunikācijas objektu.
- Skaitītāja vērtības pieprasījums caur KNX vai automātiski.
- Rīcība pēc skaitītāja pārplūdes/izsīkuma konfigurējama.
- Pulsa skaitītāja atiestatīšana caur KNX (counter reset).
Binārā ieeja satur sešas savstarpēji neatkarīgas ieejas, pie kurām var pieslēgt elektriskos signālus sprieguma diapazonā no 10 līdz 230 V. Ieejām 1–3 un 4–6 katrai ir kopējs atsauces potenciāls. Tādēļ katrai ieju grupai var pieslēgt atšķirīgus fāzes vadus, piem.: E1–E3 = L1 un E4–E6 = L2. Ir iespējama DC (DC) vai AC (AC) sprieguma signālu vērtēšana.
