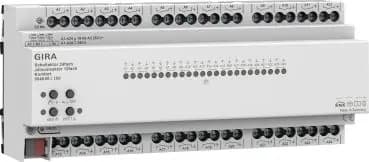

24-kanālu slēdžu izpildierīce 16 A / 12-kanālu žalūziju izpildierīce 16 A — Comfort for KNX REG plus

Jauns: paplašināts funkciju klāsts. Esošās ierīces var atjaunināt, izmantojot programmatūras jauninājumu. Atkarībā no parametrizācijas izpildierīci var izmantot kā slēdžu izpildierīci vai kā žalūziju izpildierīci. Iespējamas arī jauktas konfigurācijas ar slēdžu un žalūziju izvadi. Žalūziju funkcijai divi blakus esoši releja izvadi tiek apvienoti vienā žalūzijas izvadā.

Funkcijas (vispārīgi)

• Žalūziju vai slēdža režīms konfigurējams. Žalūziju režīmā katrs blakus esošo izvadu pāris (A1 A2, A3 A4 ...) tiek apvienots vienā žalūzijas izvadā. Vienā izpildierīcē iespējama jaukta darbība (piem., A1 un A2 kā žalūzija, A3 un A4 kā žalūzija, A5 pārslēgšana, A6 pārslēgšana ...).
• Līdz 8 neatkarīgām loģiskajām funkcijām vienkāršu vai sarežģītu loģisko operāciju īstenošanai.
• Aktīvā pārsūtītā atgriezeniskā saite vai statusa ziņojumi var tikt globāli aizkavēti pēc busa sprieguma atjaunošanas vai pēc ETS programmēšanas operācijas.
• Izvadu manuāla darbība neatkarīgi no KNX ar inteliģentām LED statusa indikācijām enerģijas taupīšanai.
• Paplašināta manuālā darbība: iespēja pārslēgties starp žalūziju un slēdža režīmu pirms ETS nodošanas ekspluatācijā.
• Heartbeat funkcija ierīces uzraudzībai, cikliska 1 Bit pārraide.
• Bistabilie releji.
• Barošana no KNX busa, nav nepieciešams papildu barošanas avots.
• Vienkāršota termināļu pieslēgšana (bez termināļu pārklāšanās).
• Vienkāršota konfigurācija, izmantojot atsevišķas šablona kanālus funkcijām: žalūzijas / ruļļu žalūzijas / markīzes un pārslēgšana, kuras ērti var piešķirt atsevišķiem kanāliem.

Žalūziju funkcijas

• Darbības režīms konfigurējams: venēcijas žalūziju, ruļļu žalūziju, markīžu, jumta logu vai ventilācijas klapju vadība.
• Atsevišķi konfigurējami nobraukuma laiki žalūzijai ar nobraukuma laika pagarinājumu kustībām uz augšējo galīgo pozīciju. Lamelētām žalūzijām ir iespējams konfigurēt arī neatkarīgu lameles kustības laiku.
• Pārslēgšanās laiks virziena maiņā un īslaicīgas vai ilglaicīgas darbības laiki (Step, Move) regulējami.
• Reakcija pēc busa sprieguma atjaunošanas un pēc ETS programmēšanas operācijas konfigurējama katram izvadam.
• Centrālā vadība visiem žalūziju izvadiem ir iespējama, izmantojot līdz 6 ilgtermiņa objektus (AUF, AB, permanent AUF, permanent AB).
• Atgriezeniskā saite par klapes pozīciju vai lameles pozīciju. Papildus var tikt ziņots par nederīgu klapes pozīciju vai par piedziņas kustību.
• Piešķiršana līdz 5 dažādām drošības funkcijām (3 vēja trauksmes, 1 lietus trauksme, 1 sala trauksme), pēc izvēles ar ciklisku uzraudzību. Drošības funkcijas (objekti, cikla laiki, prioritāte) tiek izveidotas ierīcei orientētā veidā kopīgi visiem izvadiem. Atsevišķu izvadu piešķiršana drošības funkcijām un drošības reakcijām ir parametrizējama katram kanālam.
• Statusa ziņojumi par augšējo un apakšējo galīgo pozīciju.
• Krēslas funkcija.
• Plaša saules aizsardzības funkcija ar fiksētām un mainīgām klapes vai lameles pozīcijām funkcijas sākumā vai beigās, izvēles iespēja katram izvadam. Ietver dinamisku lameles nobīdi lamelētām žalūzijām.
• Pieejams arī ar paplašinātu saules aizsardzību integrācijai sarežģītākos aizsargierīču vadības risinājumos (nodrošina atsevišķus automātiskos un bloķēšanas objektus). Pēc izvēles ar apkures/dzesēšanas automātiku un klātbūtnes funkciju. Saules aizsardzības automātikas deaktivizācija iespējama arī ar tiešu manuālu darbību.
• Auduma nostiepšanas funkcija markīzēm.
• Paplašināta bloķēšanas funkcija ar apstiprināšanas opciju.
• Ventilācijas funkcija logiem ar logu kontaktiem. Paplašināta ventilācijas funkcija atvērtām un noliektām logu pozīcijām, kā arī dienas/nakts darbībai.
• Inteliģenta mācīšanās funkcija nobraukuma laikiem katram kanālam atsevišķi. Iekšējā grupu komunikācija kanālu savstarpējai nobraukuma laika konfigurācijai. Nobraukuma laika mācīšanās optimizēšana, tīklājot kanālus ar iekšēju grupu komunikāciju. Nobraukuma laiku pārsūtīšana uz citām ierīcēm iespējama.
• Piespiedu pozīcijas funkcija vai bloķēšanas funkcija realizējama katram žalūzijas izvadam.
• Līdz 64 iekšējām ainām konfigurējamas katram izvadam. Ainju atmiņas funkcija: papildu vizuālā atgriezeniskā saite. Paplašināta ainju atveide (ainu pārslēgšana).
• Rotācijas virziena apgriešana ar ETS parametru.
• Statusa ziņojumi par augšējo un apakšējo galīgo pozīciju.
• Durvju kontakta novērtēšana bloķēšanas aizsardzībai pie terases vai balkona durvīm.

Pārslēgšanas funkcijas

• Neatkarīga slēdžu izvadu pārslēgšana.
• Parasti slēgts (closing) vai parasti atvērts (opening) darbības režīms.
• Centrālā pārslēgšanas funkcija, izmantojot līdz 6 pārslēgšanas objektus (ON, OFF, permanent ON, permanent OFF) un kolektīvo atgriezenisko saiti.
• Pārslēgšanas atgriezeniskā saite: pārraidīt uz izmaiņām vai cikliski pa busu.
• Reakcija uz busa sprieguma zudumu / busa sprieguma atjaunošanos un pēc ETS programmēšanas operācijas pilnībā konfigurējama katram izvadam.
• Loģiskās saistīšanas funkcija individuāli katram izvadam.
• Bloķēšanas funkcija parametrizējama katram kanālam. Alternatīvi piespiedu pozīcijas funkcija atsevišķi katram izvadam.
• Paplašināta bloķēšanas funkcija ar apstiprināšanas opciju un atgriezeniskās saites objektu.
• Laika funkcijas (ieslēgšanas/izslēgšanas aizture, kāpņu apgaismojuma funkcija — arī ar brīdinājumu).
• Iekļaušana apgaismojuma ainās iespējama: līdz 64 iekšējām ainām konfigurējamas katram izvadam. Ainju atmiņas funkcija: papildu vizuālā atgriezeniskā saite. Paplašināta ainju atveide (ainu pārslēgšana).
• Darba stundu skaitītājs var tikt aktivizēts atsevišķi katram izvadam.
• Ievades uzraudzība cikliskai pārslēgšanas objekta atjaunināšanai ar drošības pozīciju.
• Apvienotās funkcijas statusa atgriezeniskā saite ar standartizētu un paplašinātu komunikācijas objektu.

Loģiskās funkcijas

• Ierīce nodrošina 8 iekšējās loģiskās funkcijas.
• Loģiskie vārti (AND, OR, exclusive AND, exclusive OR — katrs ar līdz 4 ievadēm).
• 1-bit uz 1-baitu pārveidotājs ar ievades filtru, bloķēšanas objektu un izejas vērtību iepriekšēju iestatīšanu.
• Bloķēšanas elements ar filtru un laika funkcijām un bloķēšanas objektu.
• Salīdzinātāji vērtībām ar 9 dažādiem ievades datu formātiem un daudzām salīdzināšanas operācijām.
• Sliekšņa slēdzis ar histerezi, ar augšējo un apakšējo slieksni 9 dažādiem ievades datu formātiem. Iekļauta 1-bit izejas vērtību iepriekšēja iestatīšana.
• Loģiskajām funkcijām ir savi KNX komunikācijas objekti un tās var apstrādāt telegrammas no izpildierīces vai citām busa ierīcēm.

Piezīmes

• Savietojams ar KNX Data Secure.
• Ātra lietotnes lejupielāde (Long Frame Support).
• Firmware atjauninājumi iespējami ar Gira ETS Service App (papildu programmatūra).
• Montāža uz DIN sliedes.
