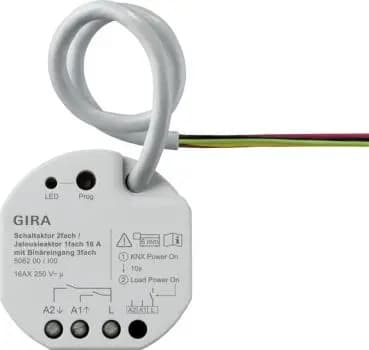

Pārslēgšanas aktuators 2-kanālu, žalūziju aktuators 1-kanālu, 16 A ar 3-reizes bināro ieeju priekš Gira One un KNX iebūvēšanai
Funkcijas:
Ieejas:
- Ieejas 1 un 2 darbojas, atkarībā no ETS parametru iestatījumiem lietotnē priekš slēdžiem, pogām vai kontaktiem, vai nu iekšēji uz releja izeju, vai atsevišķi uz KNX. Ieeja 3 vienmēr iedarbojas uz KNX.
- Funkcijas ieejām, kad ietekmē KNX (pārslēgšana, aptumšošana, žalūziju vadība, vērtību raidītājs (Wertgeber), ainas palīgs, 2-kanālu darbība, regulatora palīgs, bez funkcijas).
Pārslēgšana:
- Komanda pie kontakta aizvēršanas un atvēršanas konfigurējama (bez reakcijas, ON, OFF, TOGGLE).
Aptumšošana:
- Apgaismojuma spilgtuma un/vai krāsu temperatūras aptumšošana.
- Konfigurējams: komanda pie kontakta aizvēršanas, laiks starp pārslēgšanu un aptumšošanu, aptumšošana ar dažādiem soļiem, telegrammas atkārtošana pie ilgtermiņa signāla ieejā, un stop telegrammas sūtīšana aptumšošanas operācijas beigās.
Žalūzijas:
- Komanda pie kontakta aizvēršanas un darbības koncepts parametrizējams.
- Laiki īsiem un gariem signāliem ieejā un lameles pozicionēšana pielāgojama.
Vērtību raidītājs (Wertgeber):
- Iespējama darbība kā 1-Byte, 2-Byte, 3-Byte vai 6-Byte vērtību raidītājs, ieskaitot krāsu temperatūras un krāsu vērtību raidītājus.
- Individuāli konfigurējamas vērtības.
- Pēc izvēles vērtības maiņa pie ilgtermiņa signāla ieejā (nav pieejama 6-Byte vērtību raidītājam).
Ainas palīgs:
- Darbība (bez vai ar atmiņas funkciju) un ainas numurs var tikt iestatīts.
2-kanālu darbība:
- Pie kontakta aizvēršanas ieejā var tikt nosūtītas līdz divām telegrammām uz KNX.
- Darbības koncepts konfigurējams (tikai kanāls 1 vai kanāls 2 vai abi kanāli).
- Kanālu darbības režīms (1-Bit, 1-Byte, 2-Byte, 3-Byte, 6-Byte) ir atsevišķi konfigurējams katram kanālam.
Regulatora palīgs:
- Darbība (režīma maiņa, piespiedu režīma maiņa, klātbūtnes funkcija un mērķvērtības nobīde) konfigurējama.
Bloķēšana:
- Visu vai atsevišķu ieeju bloķēšana iespējama, izmantojot 1-Bit objektu.
- Bloķēšanas objekta polaritāte, rīcība bloķēšanas sākumā un beigās, kā arī uzvedība aktīvas bloķēšanas laikā ir konfigurējama.
Loģiskās funkcijas:
- Ierīcei ir 8 iekšējās loģiskās funkcijas.
- Loģiskie vārti (AND, OR, ekskluzīvais AND, ekskluzīvais OR, katram līdz 4 ieejām).
- 1-bit-to-1-byte konvertētājs ar ieejas filtru, bloķēšanas objektu un izejas vērtību priekšiestatījumu.
- Bloķēšanas elements ar filtru un laika funkcijām un bloķēšanas objektu.
- Salīdzinātāji vērtībām ar 9 dažādiem ieejas datu formātiem un daudzām salīdzināšanas operācijām.
- Ierobežojošais slēdzis ar histerēzi ar augšējo un apakšējo slieksni 9 dažādiem ieejas datu formātiem. Ietver 1-Bit izejas vērtību priekšiestatījumu.
- Loģiskajām funkcijām ir savi KNX komunikācijas objekti un tās var apstrādāt telegrammas no aktuatora vai citām tīkla ierīcēm.
- Žalūziju vai pārslēgšanas darbība parametrizējama. Žalūziju darbībā abas izejas (A1 A2) tiek apvienotas vienā žalūziju izejā.
Ieejas un sensori:
- Ierīcei ir trīs ieejas ar kopēju atsauces potenciālu.
- Slēgšanas stāvokļu nolasīšana no instalācijas slēdžiem vai pogām un citiem potenciāls brīviem kontaktiem ieejās 1 līdz 3.
- Kondensāta un noplūdes sensoru signālu novērtēšana (skatīt piederumus) ieejās 1 līdz 3.
- Temperatūras vērtību iegūšana, izmantojot attālinātos sensorus (skatīt piederumus) ieejā 3.
Vispārējā loģika un ziņojumi:
- Līdz 8 neatkarīgām loģiskajām funkcijām vienkāršu vai sarežģītu loģisku operāciju īstenošanai.
- Aktīva atsauksmju vai statusa ziņojumu sūtīšana var tikt aizkavēta pēc barošanas atjaunošanas vai pēc ETS programmēšanas operācijas.
- Bistabīls relejs.
Žalūziju funkcijas:
- Darbības režīms parametrizējams: venēciešu žalūziju, ruļļu žalūziju, markīžu, jumta logu vai ventilācijas vārstu vadība.
- Atsevišķi parametrizējami pārklāja kustības laiki ar pagarinājumu kustībām uz augšējo galapozīciju.
- Venēciešu žalūzijām atsevišķs lameles kustības laiks parametrizējams neatkarīgi.
- Pārejas laiks virziena maiņā un laiki īsai un ilgai darbībai (Step, Move) regulējami.
- Reakcija uz barošanas atgriešanos un pēc ETS programmēšanas operācijas konfigurējama.
- Centrālā vadība caur līdz 6 ilgtermiņa objektiem iespējama (UP, DOWN, permanent UP, permanent DOWN).
- Pārklāja pozīcijas vai lameles pozīcijas atgriezeniskā saite.
- Papildus var tikt ziņots par nederīgu pārklāja pozīciju vai piedziņas kustību.
- Aktīvas (sūta izmaiņu gadījumā vai cikliski uz busu) vai pasīvas (objekts salasāms) atgriezeniskās saites funkcijas.
- Piesaistes līdz 5 dažādām drošības funkcijām (3 vēja trauksmes, 1 lietus trauksme, 1 sals trauksme), pēc izvēles ar ciklisku uzraudzību.
- Plaša saules aizsardzības funkcija ar fiksētām un mainīgām pārklāja vai lameles pozīcijām funkcijas sākumā vai beigās var tikt aktivizēta.
- Ietver dinamisku lameles nobīdi venēciešu žalūzijām.
- Pieejama arī ar paplašinātu saules aizsardzību integrācijai sarežģītākos ēnojuma vadības risinājumos (nodrošina atsevišķus automātiskos un bloķēšanas objektus).
- Pēc izvēles arī ar apkures/atsaldēšanas automātisko režīmu un klātbūtnes funkciju.
- Auduma stiepes funkcija markīzēm.
- Paplašināta bloķēšanas funkcija ar apstiprināšanas iespēju.
- Ventilācijas funkcija logiem ar logu kontaktiem.
- Inteliģenta apmācības funkcija pārklāja kustībai.
- Iespējama piespiedu pozīcijas funkcija vai bloķēšanas funkcija.
- Līdz 64 iekšējām ainām ir parametrizējamas.
- Ainas atmiņas funkcija: papildu vizuālā atgriezeniskā saite.
- Paplašināta ainas atsaukšana (ainu pārslēgšana).
Pārslēgšanas funkcijas:
- Neatkarīga pārslēgšana pārslēgšanas izejām.
- Normāli slēgta vai normāli atvērta darbība.
- Centrālā pārslēgšanas funkcija caur līdz 6 pārslēgšanas objektiem (IESLĒGT, IZSLEGT, pastāvīgi IESLĒGT, pastāvīgi IZSLEGT).
- Pārslēgšanas atgriezeniskā saite: aktīva vai pasīva atgriezeniskā saite.
- Reakcija uz barošanas atteici vai barošanas atgriešanos un pēc ETS programmēšanas operācijas konfigurējama.
- Loģiskās sasaistes funkcija atsevišķi katrai izejai.
- Bloķēšanas funkcija parametrizējama katram kanālam.
- Alternatīvi piespiedu pozīcijas funkcija atsevišķi katrai izejai.
- Paplašināta bloķēšanas funkcija ar apstiprināšanas iespēju.
- Laika funkcijas (ieslēgšanas/izslēgšanas nobīde, kāpņu apgaismojuma funkcija - arī ar iepriekšēja brīdinājuma funkciju).
- Iekļaušana apgaismojuma ainās iespējama: līdz 64 iekšējām ainām var tikt parametrizētas katrai izejai.
- Ainas atmiņas funkcija: papildu vizuālā atgriezeniskā saite.
- Paplašināta ainas atsaukšana (ainu pārslēgšana).
- Darbības stundu skaitītājs aktivizējams atsevišķi katrai izejai.
- Ieejas uzraudzība cikliskai pārslēgšanas objekta atjaunošanai ar drošu pozīciju.
Piezīmes:
- KNX Data Secure saderīgs.
- Lietotnes ātra ielāde (Long Frame Support).
- Jaudas samazināšana: pārslēgšanas strāvas samazināšana uz ierīci (pamatojoties uz Σ 16 A):
- Katriem 5 °C, kas pārsniedz 35 °C: 10% samazinājums.
- Uzstādīšanas vietā kokā vai kartona-silikāta konstrukcijā (drywall): 15% samazinājums.
- Vairāku kombināciju gadījumā: 20% samazinājums.
