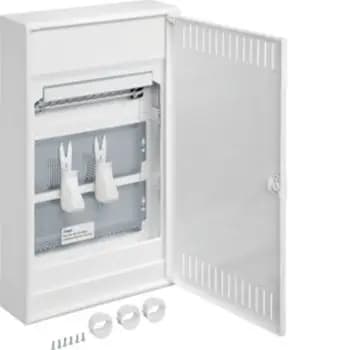

Multimedia, volta, APV, 3-rindu, ar perforētām tērauda loksnes durvīm. Virsmontējama neliela instalācijas sadales kaste no plastmasas, saskaņā ar DIN VDE 61439-3, piemērota lietošanai dzīvojamo ēku saskaņā ar DIN 18015 un aizsargāti izolētu VDI ierīču uzstādīšanai. Aizsardzības pakāpe IP30, aizsardzības klase II (aizsargāti izolēta).
Sastāv no:
- Plastmasas pamatplāksne ar rūpnīcā uzstādītu kabeļu turētāju.
- Ventilācijas durvis no pulverkrāsota un cepināta tērauda loksnes, līdzenas ar priekšpusi un ar iekšējām manuāli darbināmām eņģēm.
- Durvju aizdare ar līdzeni ieslīpu roktura izgriezumu un pašatgriezošu rokturi; durvju eņģe var būt labajā vai kreisajā pusē.
Augšējais savienojumu nodalījums:
- Patch panelis un izolēta, iestiprināma DIN sliede, lai izvietotu dažādus komunikāciju moduļus.
- Nepieciešamajai funkcionālajai vienpotenciālajai savienošanai saskaņā ar DIN EN 50310 (VDE 0800-2-310) patch panelim ir 2 skrūvju stiprinājumi.
- Marķēšanas iespēja ar piegādāto marķēšanas lenti portu atzīmēšanai.
Ir uzstādītas rūpnīcā sagatavotas caurumotās montāžas plāksnes no cinkotas tērauda loksnes ar 3.2 mm perforāciju. Universālu montāžas kronšteinu var tieši piekabināt pie caurumotās plāksnes, lai VDI ierīces nostiprinātu bez skrūvēm.
Apakšējā savienojumu nodalījumā ir uzstādīta 3-ceļu aizsargkontaktligzda (90° rotējama). Ligzdas var tieši pieslēgt, izmantojot spaiļu skavu. Lai atbilstu aizsardzības klasei II, ligzdas var aprīkot ar piegādāto aizsargkontaktsegumu. 3-ceļu aizsargkontaktligzdu var arī uzstādīt divās pozīcijās uz DIN sliedes.
Piezīme: Pārsprieguma aizsardzības moduli 3. tipa var pieslēgt tieši (nav iekļauts komplektā).
