WALTHER savienojumu sadales skapis

• Nominālā jauda: 24kVA
• Saskaņā ar IEC61439-4 un DIN/VDE 43868/1
• Apstiprināts VDEW reģionālās grupas Berlin-Brandenburg apgādes teritorijām

Korpuss - Korpuss (H14) no elektrolītiski cinkota lokšņu tērauda- Plastmasas pārklājums bez smagajiem metāliem- Krāsa: RAL 2004 -reinorange-- Vienas durvis, atsperes aizslēgs ar slēdzenes vietu un ieliekamu rokturi- Ar pacelšanas cilpām un sānu rokturiem- Iekļauts karsti cinkots pamatrāmis ar acu atverēm zemējuma mietu piestiprināšanai- Iekšējie komponenti līdz un ieskaitot RCD izolējošā korpusā

Aizsardzība / Aizsardzības pakāpe - Korpuss: IP 44- Skaitītāja ierīce: IP 54

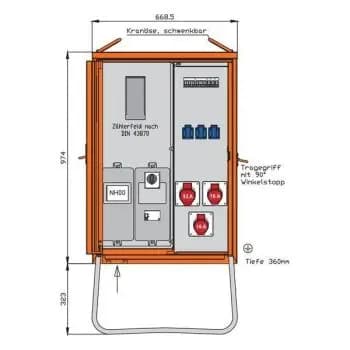

Izmēri - Aptuveni 974 x 669 x 360mm (H x W x D)- + Pamatrāmja augstums apt.: 323mm

Savienojums - 1 NH00 drošinātāja slodzes pārtraukšanas slēdzis 63A, ar prizmas spailēm P00-70qmm

Mērīšana - 1 DS skaitītāja vieta bez skaitītāja saskaņā ar DIN 43870/2 (skaitītāja vadu savienojums 25qmm/N=16qmm)

Izejošie ķēdes / Aizsardzība - 1 trīspolu automāts 3P 32A ar termomagnētisko atslēgšanas mehānismu- 1 RCD (noplūdes strāvas aizsardzības slēdzis) 4P 40A/30mA -B-- 1 CEE montāžas kontaktligzda 32A 5P 400V 6h, bez iepriekšējā drošinātāja — tieši no RCD —- 2 CEE montāžas kontaktligzdas 16A 5P 400V 6h, katra ar 1 automātu (MCB) 3P 16A -C-- 3 aizsargkontaktligzdas 16A 2P 230V, katra ar 1 automātu (MCB) 1P 16A -C-
