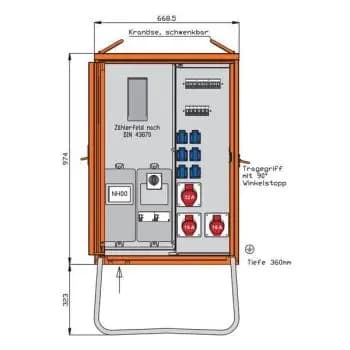

WALTHER Anschlussverteilerschrank
- Nominālā pieslēgšanas jauda: 44kVA
- saskaņā ar IEC61439-4 un DIN/VDE 43868/1
- apstiprināts VDEW-Landesgruppe Berlin-Brandenburg piegādes apgabalos
- Korpuss (H14) no elektrolītiski cinkotas lokšņu tērauda ar plastmasas pārklājumu bez smagmetāliem
- Krāsa: RAL 2004 -reinorange-
- ar vienām durvīm, atsperu aizslēgu ar iespēju piestiprināt slēdzeni un iebūvētu rokturi
- ar pacelšanas acīm un sānu pārnēsāšanas rokturiem
- iesk. karsti cinkotu pamatrāmi ar cilpām zemes mietiem
- Iekšējā iekārta līdz un ieskaitot RCD aizsardzības slēdzi izolācijas materiāla korpusā
- Aizsardzības pakāpe: IP 44
- Mērīšanas ierīces aizsardzības pakāpe: IP 54
- Izmērs apt.: 974 x 669 x 360mm / H-B-T
- pamatrāmja augstums apt.: 323mm
- pamatrāmja augstums apt.: 323mm
Pieslēgums:
- 1 NH00 drošinātāja pārtraucējs 80A ar prizmas spailēm P00-70qmm
Skaitītājs:
- 1 DS skaitītāja vieta bez skaitītāja saskaņā ar DIN 43870/2 (skaitītāja vadi 25qmm/N=16qmm)
Izejošie slēgumi / Aizsardzība:
- 1 automāts 3P 63A ar termomagnētisko izslēgumu
- 1 RCD aizsardzības slēdzis 4P 63A/30mA -B-
- 1 CEE paneļroze 32A 5P 400V 6h ar miniatūro automātu (MCB) 3P 32A -C-
- 2 CEE paneļrozes 16A 5P 400V 6h, katra ar 1 MCB 3P 16A -C-
- 1 RCD aizsardzības slēdzis 4P 40A/30mA
- 6 aizsargkontaktligzdas 16A 2P 230V, katra ar 1 MCB 1P 16A -C-
