WALTHER savienojumu sadales skapis, pieslēguma jauda: 44kVA, saskaņā ar IEC61439-4 un DIN/VDE 43868/1, apstiprināts VDEW-Landesgruppe Berlin-Brandenburg piegādes teritorijām
Korpuss
- Korpuss (H14) no elektrolītiski cinkota loksnes tērauda, ar smagmetālu nesaturošu plastmasas pārklājumu
- Krāsa: RAL 2004 -reinorange-
- Vienas durvis, atsperu aizslēgs piekaramajai atslēgai un iebūvēts rokturis
- Ar pacelšanas cilpām un sānu pārnēsāšanas rokturiem
- Ietver karsti cinkotu pamatrāmi ar acu atverēm zemes mietiem
- Iekšējais aprīkojums līdz pat RCD iekārtai izolācijas materiāla nodalījumā
- Aizsardzības klase: IP 44
- Mērīšanas ierīces aizsardzības klase: IP 54

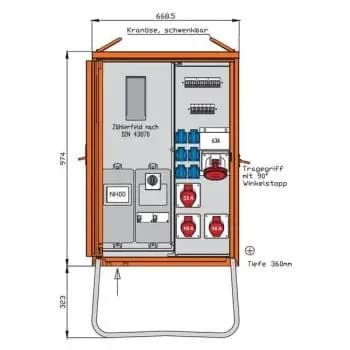

- Izmērs apt.: 974 x 669 x 360mm (H x W x D)
- + Pamatrāmja augstums apt.: 323mm
Savienojumi
- 1 NH00 drošinātāja slēdzis ar atvienošanas funkciju 80A, ar prizmas spailēm P00-70qmm
Mērīšana
- 1 DS skaitītāja ligzda bez skaitītāja saskaņā ar DIN 43870/2 (skaitītāja vadi 25qmm/N=16qmm)
Izejas / aizsardzība
- 1 automāts 3P 63A ar termomagnētisko izslēgšanos
- 1 RCD (noplūdes strāvas pārtraucējs) 4P 63A/300mA -B-
- 1 CEE virsmas kontaktligzda 63A 5P 400V 6h, bez iepriekšējā drošinātāja -tieši no RCD-
- 1 RCD (noplūdes strāvas pārtraucējs) 4P 63A/30mA -B-
- 1 CEE virsmas kontaktligzda 32A 5P 400V 6h, ar automātu (MCB) 3P 32A -C-
- 2 CEE virsmas kontaktligzdas 16A 5P 400V 6h, katra ar 1 automātu (MCB) 3P 16A -C-
- 6 aizsargkontaktligzdas (Schuko) 16A 2P 230V, katra ar 1 automātu (MCB) 1P 16A -C-
